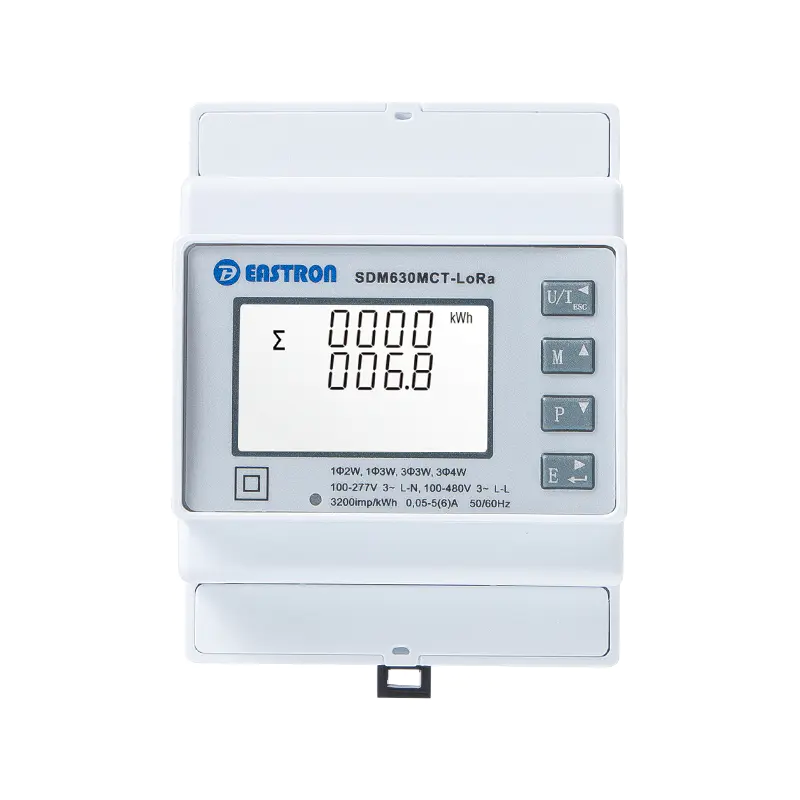

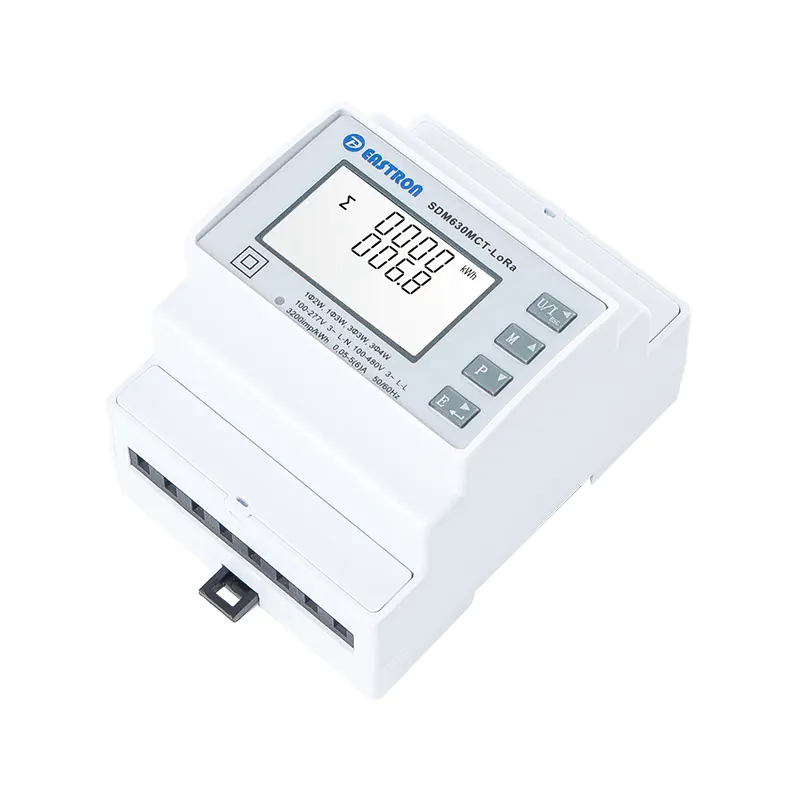

Трифазний багатофункціональний лічильник електроенергії на DIN-рейці з технологією LoRaWAN Eastron SDM630MCT-Lora

Eastron SDM630MCT Modbus / 2T / MT / LoRa
ТРИФАЗНИЙ БАГАТОФУНКЦІОНАЛЬНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ
SDM630MCT-Lora – це трифазний багатофункціональний лічильник енергії на DIN-рейку з керуванням через технологію LoRaWAN. Підходить для моніторингу споживання енергії та багатьох інших електричних параметрів. Для живлення лічильника потрібне додаткове джерело живлення (змінного або постійного струму), і він може працювати з вхідними ТТ 1А/5А. Цей пристрій має вбудований модуль LoRaWAN, який забезпечує бездротовий зв’язок на великі відстані. Два імпульсних виходи доступні для вимірювання енергії в режимі реального часу.

SDM630MCT-LoraWAN був оцінений і сертифікований як такий, що відповідає вимогам Директиви ЄС 2014/32/EU. Номер приладу, який можна відстежити, – 0120/SGS0703. Лічильник також внесено до списку ETL компанії Intertek.

Електричні характеристики:

Тип вимірювання:
Середньоквадратичне значення, включаючи гармоніки в трифазній системі змінного струму (3P, 3P+N)

Точність вимірювання:

Напруга ±0.5%

Струм ±0.5%

Частота ±0.2%

Коефіцієнт потужності ±1%

Активна потужність ±1%

Реактивна потужність ±1%

Повна потужність ±1%

Активна енергія: Клас 0.5S IEC 62053-22, клас 1.0 IEC 62053-21, Клас B і C EN50470-3:2022

Реактивна енергія: Клас 2 IEC 62053-23

Вхід і вихід:

Вхід:

Струм:
CT Secondary 1A/5A

CT Primary 1-9999A

Мінімальний струм 0.25A

Пусковий струм 20 мА

Напруга:

Номінальна напруга (У) 230В L-N / 120В L-N

Робоча напруга 80% ~ 120% від Un

Вихід

SDM630MCT/ MT 2 імпульсних виходи + RS485 Modbus

SDM630MCT-2T/ SDM630MCT-Mbus-2T 2 імпульсних виходи + RS485 Modbus + 2T (подвійне джерело живлення)

SDM630MCT-Mbus 2 імпульсних виходи + M-bus EN13757

SDM630MCT-LoRa 2 імпульсних виходи + LoraWAN

Зв’язок RS485 Modbus:

Адреса зв’язку 1~247

Відстань передачі 1000 м максимум

Швидкість передачі 1200bps ~ 38400bps

Парність Немає (за замовчуванням), Непарний, Парний

Стоп-біт 1 або 2

Час відгуку <100 мс

M-Bus EN13757-3 Комунікації

Адреса зв’язку 1~250

Відстань передачі 1000 м максимум

Швидкість передачі даних 300bps ~ 9600bps

Парність Немає (за замовчуванням), Непарний, Парний

Стоп-біт 1 або 2

Зв’язок LoRaWAN

Частота зв’язку: EU868/ AS923/ AU915/ US915 тощо.
