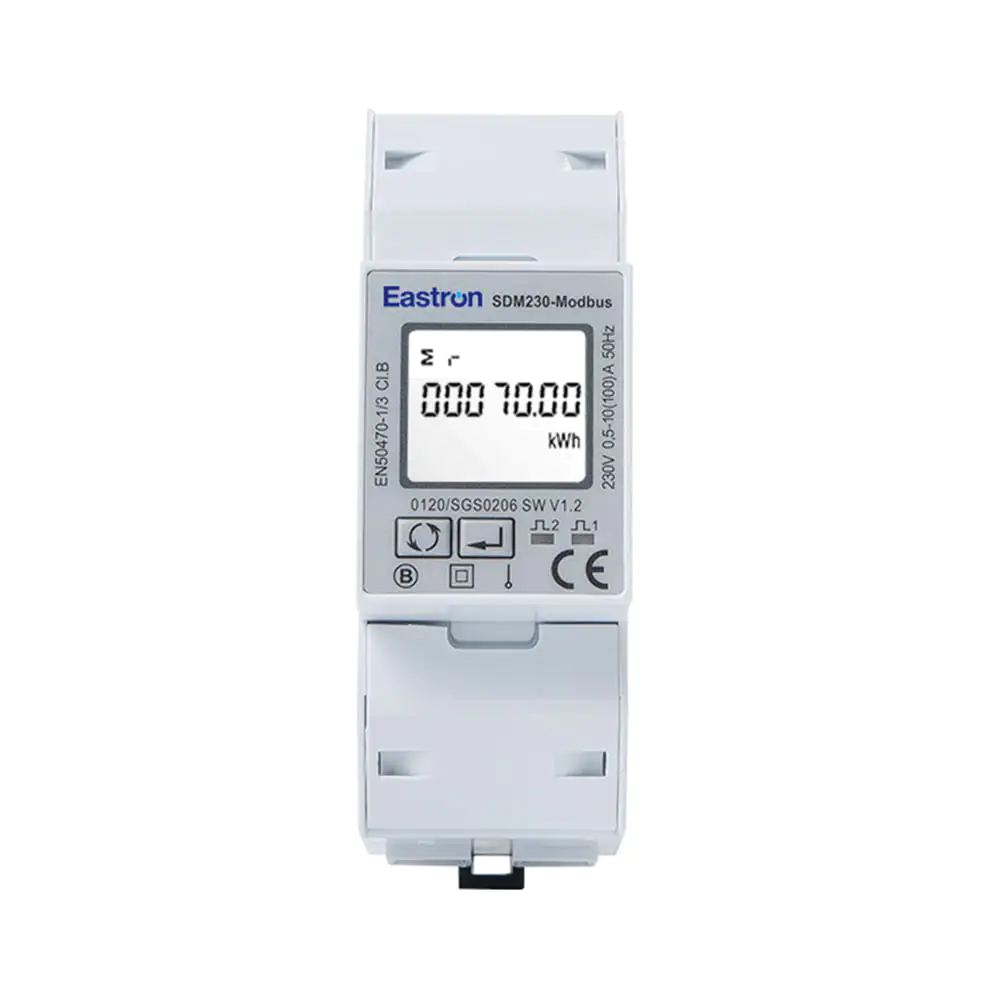

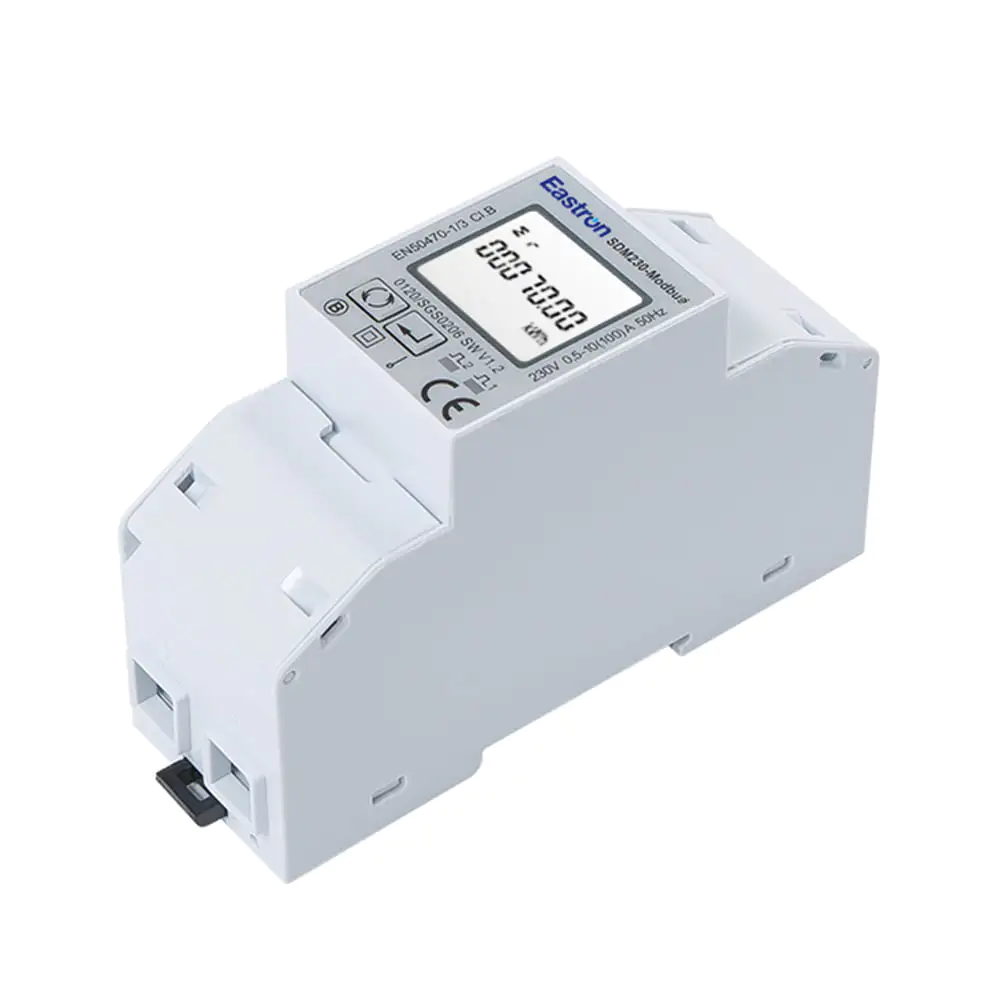

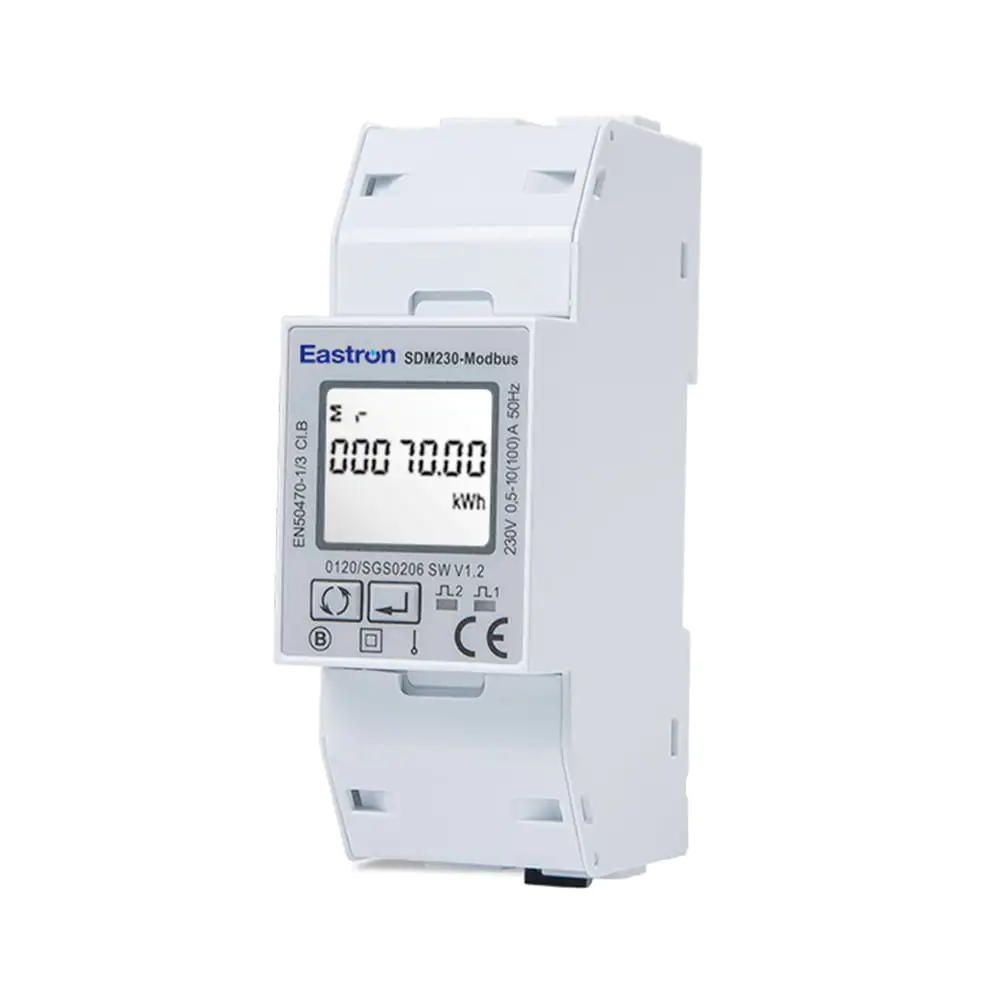

SDM230 Modbus / Mbus
ОДНОФАЗНИЙ БАГАТОФУНКЦІОНАЛЬНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ
SDM230-Modbus — це однофазний багатофункціональний лічильник електроенергії з виходом RS485 Modbus/DLT645, що встановлюється на DIN-рейку та підтримує струм до 100 А. Він вимірює активну енергію, реактивну енергію, струм, напругу, потужність, коефіцієнт потужності, частоту тощо. Прилад підтримує пряме підключення до струму 100 А, що дозволяє заощадити кошти та уникнути складнощів, пов’язаних з підключенням зовнішніх трансформаторів струму. Два імпульсні виходи та 1 порт зв’язку (RS485 Modbus/DLT645) призначені для дистанційного моніторингу та налаштування, що робить прилад придатним для контролю споживання енергії в житлових приміщеннях, сонячних фотоелектричних системах, системах зарядки електромобілів, а також у промислових та комунальних сферах.
| Електричні характеристики | ||
| Тип вимірювання | RMS в однофазній системі змінного струму (1P+N) | |
| Точність вимірювання | Потужність | 1% від максимальної дальності |
| Активна енергія | IEC 62053-21 Клас 1.0/ EN50470-1/3 Клас B | |
| Реактивна енергія | IEC62053-23 Клас 2, IEC 61557-12 Клас 2 | |
| Частота | 0,2% від середньої частоти | |
| Поточний | 0,5% від максимального діапазону | |
| Напруга | 0,5% від максимального діапазону | |
| Коефіцієнт потужності | 1% від одиниці (0,01) | |
| Вхід і вихід | |||
| Вхід | Поточний
|
Номінальний струм (Ib/Iref) | 10А |
| Макс. струм (Imax.) | 100А | ||
| Мін. струм (Imin.) | 0,5 А | ||
| Пусковий струм | 40 мА | ||
| Напруга | Номінальна напруга (Un) | 230 В | |
| Робоча напруга | 80%~120% від Un | ||
| Вихід | SDM230-Pulse | 2 імпульсних виходи для імп./експ. енергії | |
| SDM230-Modbus | 2 імпульсні виходи + RS485 Modbus | ||
| SDM230-Mbus | 2 імпульсних виходи + M-bus EN13757 | ||
| СДМ230-2Т | 2 імпульсні виходи + RS485 Modbus + 2 тарифи (подвійне джерело живлення) | ||
| SDM230M-DI | 2 імпульсні виходи + RS485 Modbus + цифровий вхід | ||
| SDM230-Лора | 2 імпульсних виходи + LoraWAN | ||
| Зв’язок RS485 Modbus | |
| Адреса для зв’язку | 1~247 |
| Відстань передачі | 1000 м максимум |
| Швидкість передачі | 1200 біт/с ~ 38400 біт/с |
| Паритет | Немає (за замовчуванням), Непарний, Парний |
| Стоп-біти | 1 або 2 |
| Час відгуку | <100 мС |
