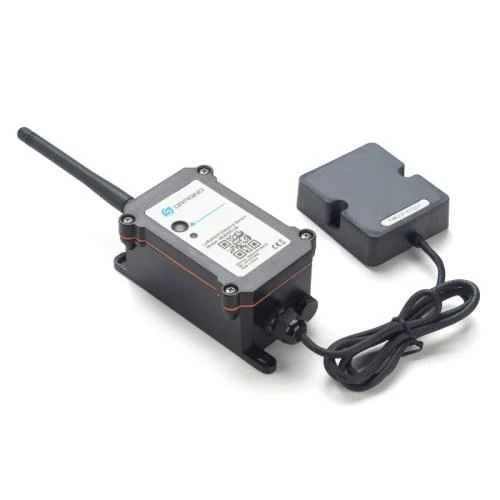

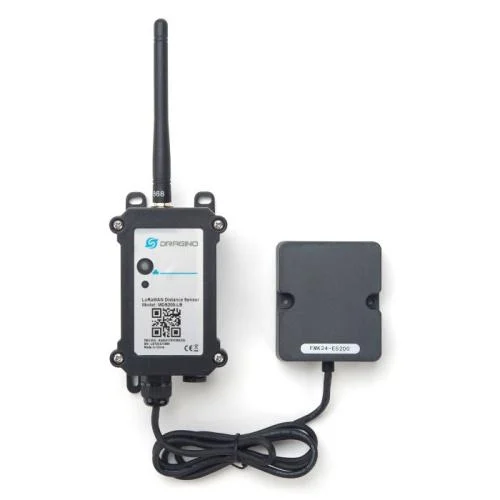

Мікрохвильовий радіолокаційний датчик відстані LoRaWAN Dragino MDS200-LB

MDS200-LB — мікрохвильовий радарний датчик відстані LoRaWAN . Він використовує мікрохвильову піч частотою 24 ГГц для визначення відстані між датчиком і різними об’єктами . Порівняйте з ультразвуковим або лідарним методом вимірювання, мікрохвильовий радар більш надійний для конденсації/запиленого середовища . Він може визначити правильну відстань, навіть якщо поверх датчика є вода або густий пил.

MDS200-LB можна застосовувати для таких сценаріїв, як вимірювання горизонтальної відстані, система керування паркуванням, виявлення близькості об’єктів і їх присутності, інтелектуальна система керування сміттєвим баком, уникнення роботом перешкод, автоматичне керування, каналізація тощо.

MDS200-LB може вимірювати дві відстані: найближчий об’єкт і наступний об’єкт позаду найближчого .

MDS200-LB підтримує функцію тривоги , користувач може налаштувати MDS200-LB на передачу даних через короткий проміжок часу, коли відстань виходить за межі налаштованого діапазону.

Бездротова технологія LoRa, яка використовується в MDS200-LB, дозволяє пристрою передавати дані та досягати надзвичайно великих відстаней на низькій швидкості передачі даних. Він забезпечує наддалекий зв’язок із розширеним спектром і високу стійкість до перешкод, мінімізуючи споживання струму.

MDS200-LB підтримує конфігурацію BLE і бездротове OTA-оновлення , що робить користувача простим у використанні.

MDS200-LB живиться від акумулятора Li-SOCI2 ємністю 8500 мАг , розрахованого на тривале використання до 5 років.

Кожен MDS200-LB попередньо завантажується набором унікальних ключів для реєстрації LoRaWAN, зареєструйте ці ключі на локальному сервері LoRaWAN, і він автоматично підключиться після ввімкнення.

Особливості:
LoRaWAN 1.0.3, клас A Н
аднизьке енергоспоживання
Мікрохвильовий радар для визначення відстані
Діапазон вимірювання: 0,5 ~ 20 м Точність: ± 0,1 м
Роздільна здатність: 0,01м
Кут вимірювання: 78 градусів по горизонталі та 23 градуси по вертикалі
Контроль рівня заряду батареї
Підтримка Bluetooth v5.1 і дистанційного налаштування LoRaWAN
Підтримка бездротового OTA оновлення прошивки AT
Команди для зміни параметрів
Вихідна лінія періодично вмикається
Акумулятор 8500mAh для тривалого використання

Застосування:
Горизонтальне вимірювання відстані
Вимірювання рівня рідини
Система управління паркуванням
Виявлення близькості та присутності об’єктів
Інтелектуальна система управління смітником
Робот уникнення перешкод
Автоматичне керування каналізація
Контроль рівня донної води

Технічні характеристики:
Загальні характеристики постійного струму:
Напруга живлення: вбудований акумулятор Li-SOCI2 8500 мАг, 2,5 В ~ 3,6 В
Робоча температура: -20 ~ 85°C
Специфікація радіолокаційного зонда:
Метод вимірювання: FMCW Частота: 24 000 ~ 24 500 ГГц
Вихідна потужність вимірювання: 6 дБм
Діапазон вимірювання: 0,5 ~ 20 м
Точність: ± 0,1 м
Роздільна здатність: 0,01м
Кут вимірювання: 78 градусів по горизонталі та 23 градуси по вертикалі

Специфікація LoRa:
Діапазон частот, діапазон 1 (HF): 862 ~ 1020 МГц Макс. +22 дБм постійний радіочастотний вихід проти Ч
утливість RX: до -139 дБм.
Відмінний блокуючий імунітет

Батарея:
Акумулятор Li/SOCI2, який не заряджається
Ємність: 8500mAh
Саморозряд: <1% / рік при 25°C
Максимальний постійний струм: 130 мА
Максимальний струм підвищення: 2A, 1 секунда.
