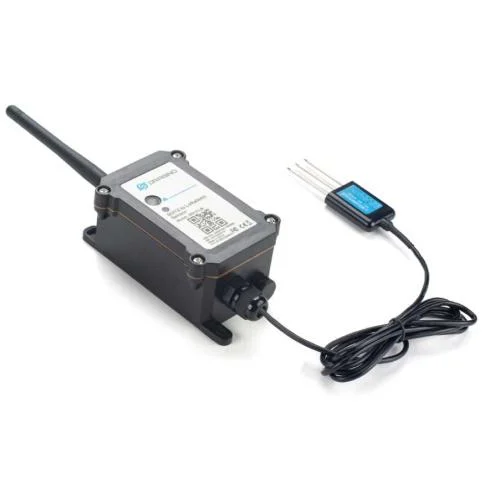

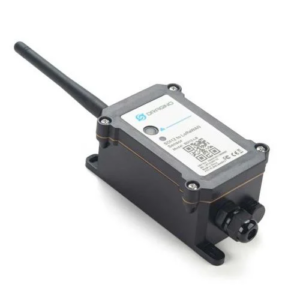

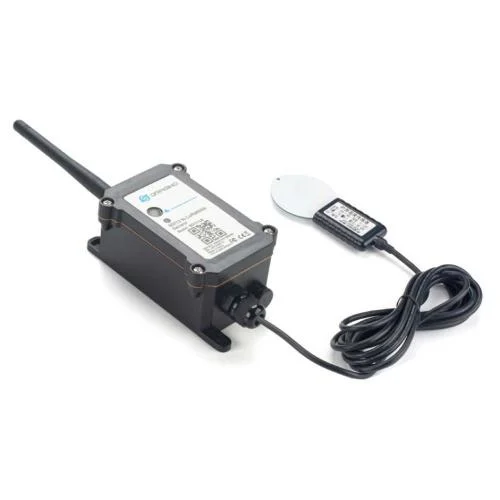

Конвертер SDI-12 в LoRaWAN Dragino SDI-12-LB

SDI-12-LB/LS — це конвертер SDI-12 у LoRaWAN, розроблений для рішення Smart Agriculture.

SDI-12 (послідовний цифровий інтерфейс зі швидкістю 1200 бод) — це асинхронний для інтелектуальних датчиків, які контролюють дані навколишнього середовища. Протокол SDI-12 широко використовується в датчиках сільського господарства та метеостанцій.

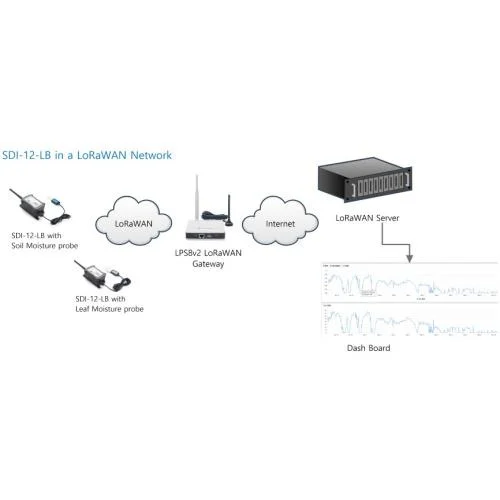

SDI-12-LB/LS має інтерфейс SDI-12 і підтримує вихід 12 В для живлення зовнішнього датчика SDI-12. Він може отримувати дані про навколишнє середовище від датчика SDI-12 і надсилати дані через бездротовий протокол LoRaWAN.

Бездротова технологія LoRa, яка використовується в SDI-12-LB/LS, дозволяє пристрою передавати дані та досягати надзвичайно великих відстаней на низькій швидкості передачі даних. Він забезпечує наддалекий зв’язок із розширеним спектром і високу стійкість до перешкод, мінімізуючи споживання струму.

SDI-12-LB/LS живиться від батареї Li-SOCI2 ємністю 8500 мАг або від сонячної батареї + літій-іонної батареї, призначеної для тривалого використання до 5 років.

Кожен SDI-12-LB/LS попередньо завантажується набором унікальних ключів для реєстрації LoRaWAN, зареєструйте ці ключі на локальному сервері LoRaWAN, і він автоматично підключиться після ввімкнення.

Ообливості:
LoRaWAN 1.0.3, клас A
Наднизьке енергоспоживання
Контрольований вихід 5 В і 12 В для живлення зовнішнього датчика
Протокол SDI-12 для підключення до датчика SDI-12
Контроль рівня заряду батареї
Діапазони:CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
Підтримка віддаленого налаштування BLE та LoRaWAN.
Підтримка бездротового OTA оновлення прошивки
Вихідна лінія періодично вмикається
Низхідне посилання, щоб змінити конфігурацію 8500mAh Li/SOCl2 акумулятор (SDI-12-LB)
Сонячна панель + 3000mAh Li-on акумулятор (SDI-12-LS)

Застосування:
Розумне сільське господарство
Мікроконтролер: MCU: 48 МГц ARM Flash: 256 Кб
Оперативна пам’ять: 64 КБ

Загальні характеристики постійного струму:
Напруга живлення: вбудована батарея, 2,5 В ~ 3,6 В
Струм підтримки: 5 В 300 мА, 12 В 100 мА
Робоча температура: -40 ~ 85°C

Специфікація LoRa:
Діапазон частот, діапазон 1 (HF): 862 ~ 1020 МГц Макс. +22 дБм постійний радіочастотний вихід проти
Чутливість RX: до -139 дБм.
Відмінний блокуючий імунітет

Вимірювання вхідного струму:
Діапазон: 0 ~ 20 мА Точність: 0,02 мА
Роздільна здатність: 0,001 мА
Вимірювання вхідної напруги: Діапазон: 0 ~ 30 В Точність: 0,02 В
Роздільна здатність: 0,001 В

Батарея:
Акумулятор Li/SOCI2, який не заряджається
Ємність: 8500mAh
Саморозряд: <1% / рік при 25°C
Максимальний постійний струм: 130 мА
Максимальний струм підвищення: 2A, 1 секунда

Пакет включає:
Конвертер SDI-12-LB або SDI-12-LS SDI-12 в LoRaWAN

Розмір і вага:
Розмір пристрою: 195 * 125 * 55 мм
Вага пристрою: 420 г

Інформація про замовлення:
Номер деталі: SDI-12-LB-XX-YY або SDI-12-LS-XX-YY XX : діапазон частот за замовчуванням
AS923 : діапазон LoRaWAN AS923
AU915 : діапазон LoRaWAN AU915
EU433 : діапазон LoRaWAN EU433
EU868 : діапазон LoRaWAN EU868
KR920 : діапазон LoRaWAN KR920
US915 : діапазон LoRaWAN US915 I
N865 : діапазон LoRaWAN IN865
CN470 : діапазон LoRaWAN CN470

YY: Великий розмір отвору для роз’єму M12:
отвір M12 M16:
отвір M16.
